气缸磁性开关
规格型号：AN-09D
感应距离：1mm
工作电压：10-30V
输入信号：常开
响应频率：100Hz
检测方向：侧方
短路保护：有
检测物体：磁铁
服务热线
139 2295 2859
| 型号 | AN-09D |

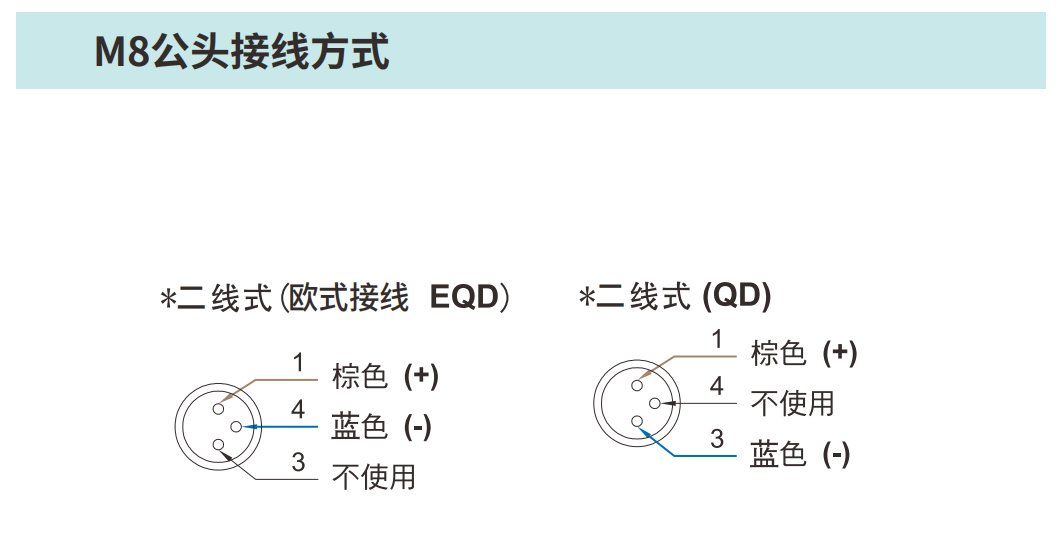

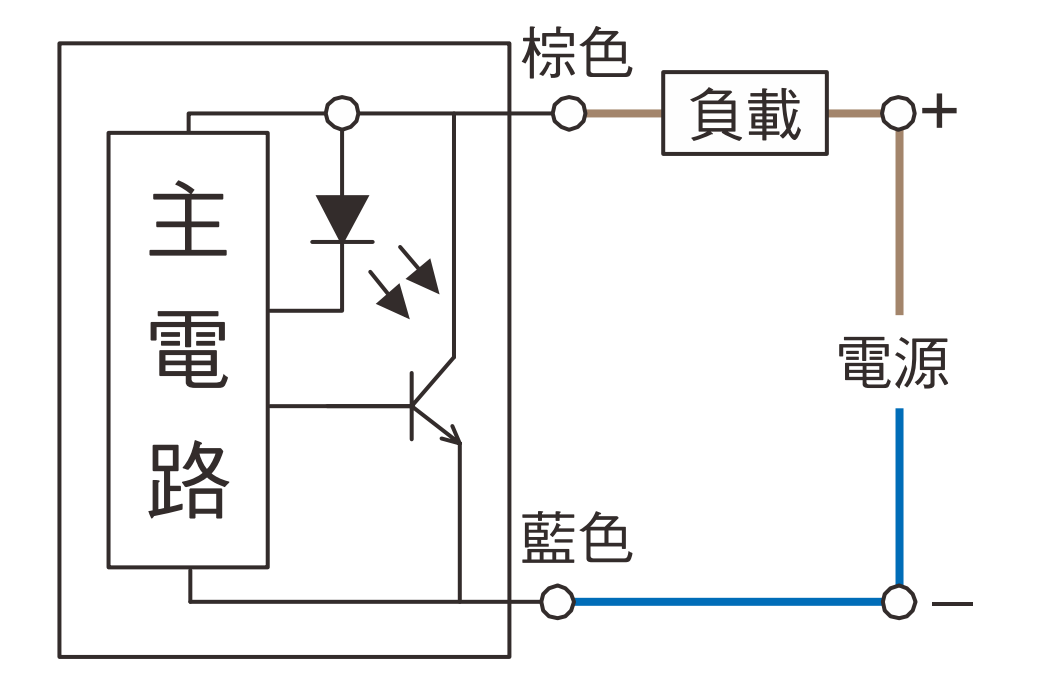

| 配线方式 | 2线式 |
| 开关逻辑 | 电子式无接点，常开型 |
| 输出接点型式 | 无接点 |
| 使用电压范围 | 10~30VDC |
| 最大开关电流 | 50mAmax. |
| 接点容量(注1) | 1.5Wmax. |
| 内部电压降 | 3.5Vmax. |
| 泄漏电流 | 0.1mA(40uA)max. |
| 指示灯颜色 | 红色LED |
| 电线 | Φ3.2,2C,PVC |
| 最大切换工作频率 | 200Hz |
| 感应磁场强度(注2) | 70高斯 |
| 使用温度范围 | -10-70℃ |
| 耐冲击(注3) | 50G |
| 耐震动(注4) | 9G |
| 保护构造等级 | IEC60529 Ip67 |
| 保护回路(注5) | 2、3、4 |
| 注:1.不可超过接点容量(P=VXI). 2.量测使用之标准磁石15.5X8X5t(异方性橡胶磁石). 3正弦波/X、Y、Z3轴向每一轴向3回每-回时间11ms. 4复振幅1.5mm/10Hz-55Hz-10Hz扫频，持续1分钟每次X、Y、Z轴向操作1小時 5.1=无/2=轴出短路保护/3=电源逆接保护/4=突波吸收保护 | |
