气缸磁性开关

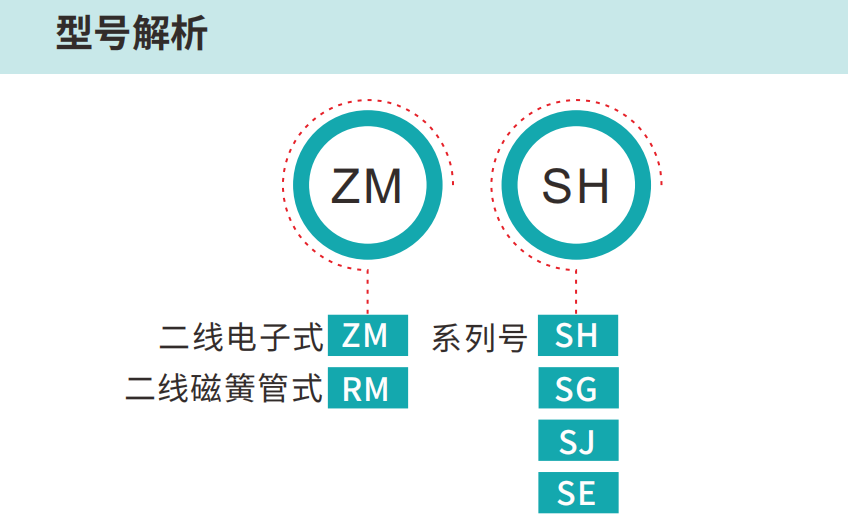

规格型号：RMSH/ZMSH
感应距离：1mm
工作电压：10-24V
输入信号：常开
响应频率：1000Hz
检测方向：前方
短路保护：有
检测物体：磁铁
服务热线
139 2295 2859

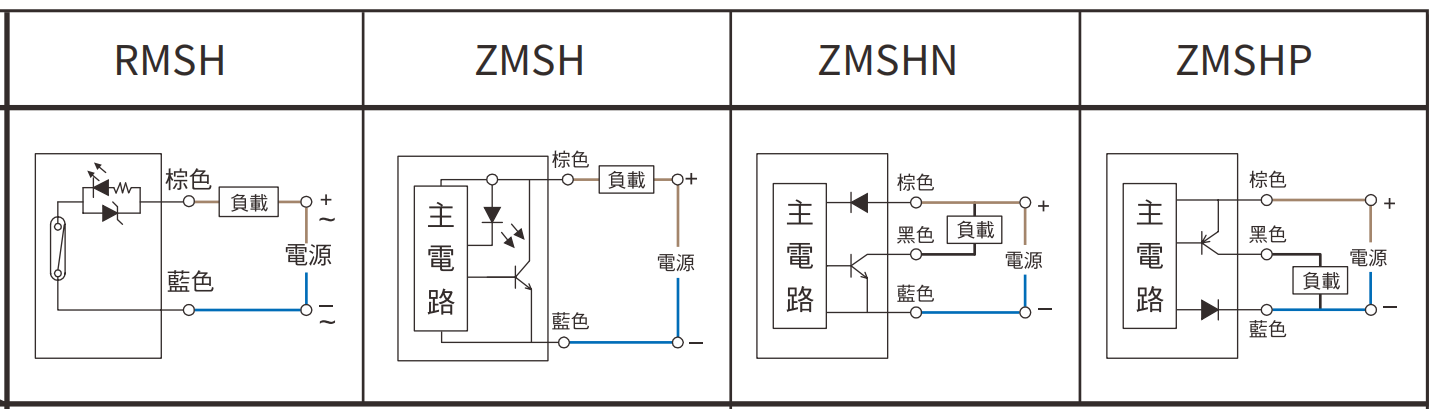

| 型 号 | RMSH | ZMSH | ZMSHN | ZMSHP |
| 配线方式 | 2 线式 | 3线式 | ||
| 开关逻辑 | SPST常开型 | 电子式无接点 ， 常开型 | ||
| 输出接点型式 | 有接 点 | ⽆接 点 | ⽆接 点 NPN 型 | ⽆接 点 PNP 型 |
| 使用电压范围 | 5~ 240V DC AC | 10～30V DC | ||
| 最大开关电流 | 100mA max. | 50mA max. | 100mA max. | |
| 接点容量(注1) | 10w max. | 1 . 5w max. | 3w max. | |
| 消耗电流 | 8mA@24v DC max. | |||
| 内部电压降 | 3.5v max. | 1.5v max. | ||
| 泄漏电流 | 0.1mA(40uA) max. | 0.01mA max. | ||
| 指示灯颜色 | 紅色LED | |||
| 电线 | Φ3.2, 2C, PVC | Φ3.2, 3C, PVC | ||
| 最大切换工作频率 | 200Hz | 1000Hz | ||
| 感应磁场强度(注2) | 70高斯 | 60高斯 | ||
| 使用温度范围 | - 10~70 ° C | |||
| 耐冲击(注3) | 30G | 50G | ||
| 耐震动(注4) | 9G | |||
| 保护构造等级 | IEC 60529 IP67 | |||
| 保护回路(注5) | 1 | 2 3 4 | ||
| 注:1、不可超过接点容量(P=VXI). 2、量测使用之标准磁石15.5X8X5t(异方性橡胶磁石). 3、正弦波/X、Y、Z3轴向每一轴向3回每-回时间11ms. 4、复振幅1.5mm/10Hz-55Hz-10Hz扫频，持续1分钟每次X、Y、Z轴向操作1小時 5、1=无/2=轴出短路保护/3=电源逆接保护/4=突波吸收保护 | ||||
