色标/颜色传感器

FW-DF10 光纤型颜色/色标传感器

规格型号:FW-DF10

感应距离:10cm

工作电压:10-24V

输入信号:NPN常开

响应频率:300Hz

检测方向:前方

短路保护:

检测物体:不透明物体

服务热线

139 2295 2859

立即咨询
产品选型
产品介绍
种类双光斑型标准型光纤型

       号
I/OFW- D70DFW- D70FW- D150FW- D500FW- DF10
I/0+RS485FW- D70D-485FW- D70-485FW- D150-485FW- D500-485FW- DF10-485
检测距离30 ⾄ 70 mm30至70 mm70至150 mm150 至 500 mm因连接的光纤元件而异
最小光点直径50mm 时,约 2x4 mm50mm 时,约中7mm100mm 时,约 中4.5mm250mm 时,约中11mm
       500mm 时,约中20mm
响应时间200us/1ms/5ms/10ms/20ms/100ms/500ms
光源白色 LED
降低相互干扰功能不同频率设定最多 2 台
定时器OFF/ON-延时/OFF-延时/单次延迟
电源电源电压12~24V DC ±10% 脉动 P-P 10%以下
消耗电流24V DC时,76mA以下
       12V DC时, 148mA以下
24V DC时,57mA以下12V DC时,108mA以下24V DC时,50mA以下
       12V DC 时,90mA以下
I/O控制输出双路输出,各路可单独设置NPN/PNP、NO/NC
外部输⼊灵敏度设定/投光停止 切换方式短路电流 NPN:1mA 以下/PNP:2mA 以下
RS-485通信规格支持注册颜色ID功能,直接输出颜色ID,最多支持16个不同颜色ID
保护电路电源逆接保护、电源电涌保护、输出过电流保护、输出电涌保护、输出逆接保护
耐环境性外壳防护级IP67(IEC60529)IP65(IEC60529)
环境光照白炽灯:10000 Ix以下 阳光:20000 lx以下
环境温度-20~+50℃(无冻结)-20~+45℃(无冻结)
相对湿度35~85%RH(无凝结)
耐冲击性1000 m/s2 X、Y、Z方向各 6次
耐振动性10~55 Hz 双向振幅 1.5 mm XY、Z方向各 2 个小时
材质外壳:锌铸件 (镀镍-铬)   指⽰灯盖:PC,按钮:硅胶
       镜头盖:玻璃电缆套管和    电缆:PVC   光点调整刻度盘:SUS304
注:1、  仅I/0版本支持,   RS-485+//O版本不支持双输出,   只有一个输出;2、  仅RS-485+I/O版本支持。

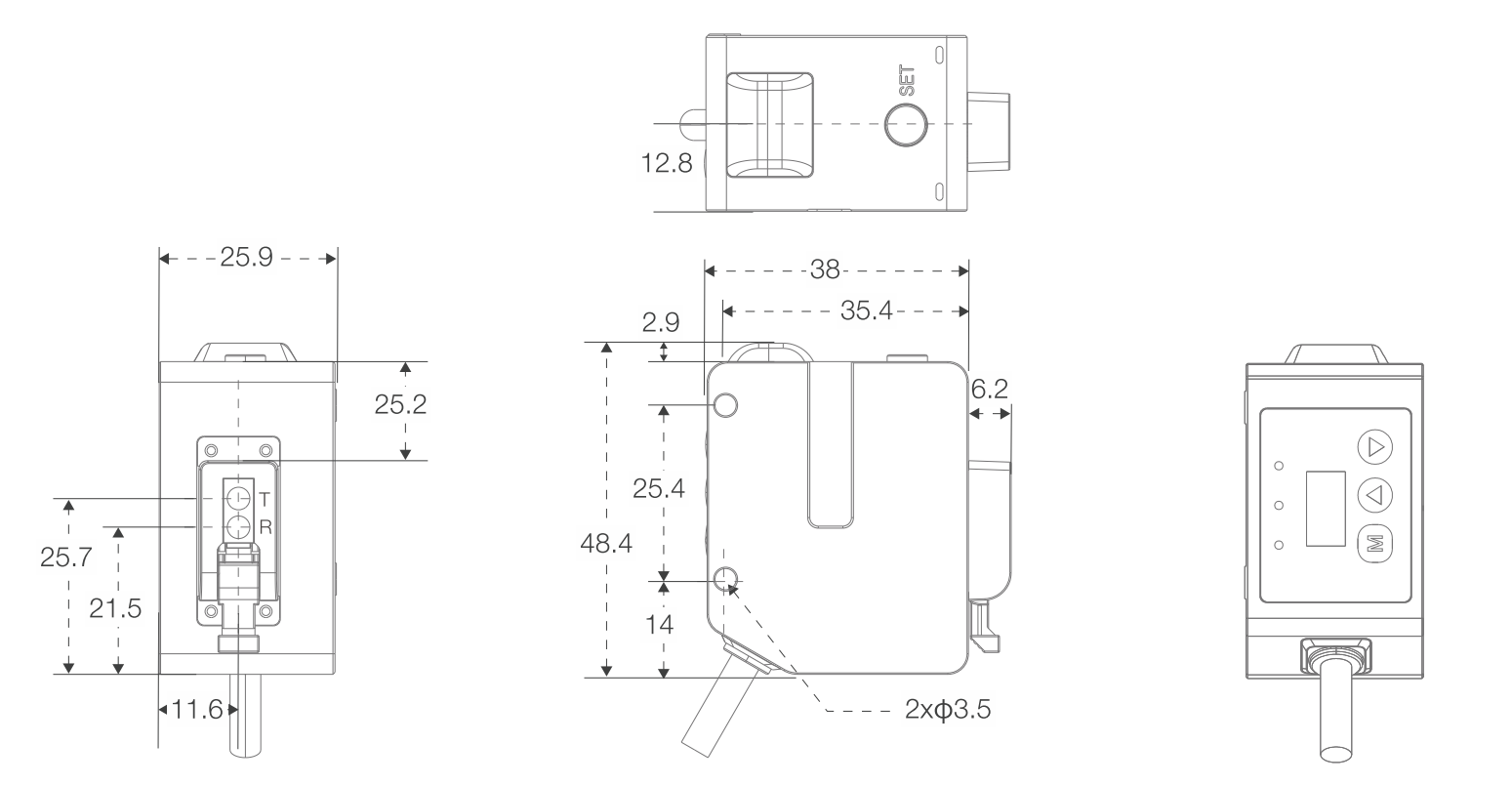

接线及尺寸图
